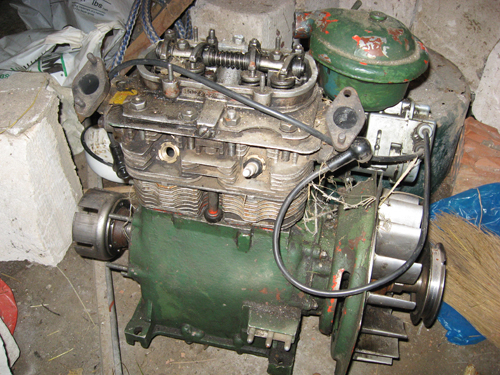

Ремонт двигателя уд 15 видео

ремонт

IMG_0030

Рис. 29. Установка маслосъемного кольца ;

1-сегмент маслосъемного кольца; 2-осевой расширитель; 3-радиальный расширитель.





При обнаружении дефекта разбирать только те узлы,в которых предполагается наличие этого дефекта,

Шатун после установки на шейку коленчатого вала не должен иметь заметного радиального люфта» В случае бо­льшого люфта необходимо заменить вкладыши.

Положение деталей кривошипно-шатунного механизма при сборке показано на рис, 28,

Стрелки на днище поршней и номера на стержнях ша -тунов должны быть обращены в сторону маховика-вентиля­тора.

При разборке занумеровать шатуны (крышка.стержень ), и при сборке шатуны и поршни менять местами не допускается.

При изменении климатических условий окружающей среды ( температуры, давления и т.д. ) допускается под -регулировка работы двигателя винтом холостого хода

Затяжка гаек шатунных болтов производится динамо­метрическим ключом с моментом 31,36 -35,28 Нвм (3,2-3,6 кГм).

Рис.28, Сборка кривошипно-шатунного механизма

Фиксирование гаек шатунных болтов от отворачивания производится установкой специальных стопорных гаек. Стопорная гайка наворачивается на выступающий конец болта шатуна до упора в гайку болта и поворачивается на 1 — 2 грани.

При снятии поршня и поршневого пальца заметить их положение, чтобы при последующей сборке поставить их в прежнее положение.

В ыпрессовывать палец из поршня следует только в случае необходимости. Перед выпрессовкой нагреть поршень до 100- 120°С.

Установку поршневых колец производить в следующем порядке: установить маслоеъемное кольцо в нижнюю кана­вку, затем установить нижнее ( с острыми кромками по наружному диаметру) и верхнее (хромированное с притуп­лёнными кромками по наружному диаметру ) кольца стороной, имеющей кольцевую выточку, вверх.

При установке поршневых колец следить, чтобы они не заедали в канавках поршня. Кольца поставить со сдви­гом замков на 120°



IMG_0031



Рис. 30. Съемник

маховиков.

1-шайба; 2-втулка;

3-болт съемника;

4-гайка.
