Дэу нексия установка противотуманных фар

Текущий рейтинг статьи:

нексия Статьи

Единственное, что требуется от владельца ДЭУ Нексия, решившего установить на свой автомобиль противотуманные фары, так это приобрести универсальный комплект и проверить его комплектность.

На фото – Нексия с фирменными ПТФ

На фото – Нексия с фирменными ПТФ

В частности, проверить есть ли в коробке:

  • Две фирменные противотуманные фары на Нексию N150;
  • Лампы накаливания;
  • Жгут проводов с уже установленными клеммами типа «мама»;
  • Предохранитель плавкий с гнездом для установки;
  • Реле управления работой противотуманок;
  • Кнопка включения ПТФ для салона;
  • Пластиковые хомуты и саморезы в качестве крепежа.
Фирменные противотуманные фары Нексия N150

Фирменные противотуманные фары Нексия N150

Совет: именно универсальные комплекты предпочтительнее, поскольку в них разработчики помещают и несколько запасных крепежных элементов, и проводка выполнена с припуском.

Процесс установки

Для установки приобретенных ПТФ необходимо всю работу разделить на несколько этапов:

  1. Прокладка проводки из салона в подкапотное пространство;
  2. Установка фар в передний бампер;
  3. Установка органов управления ПТФ;
  4. Подключение к штатной сети.

Справочно: монтаж ПТФ займет у вас не более 3 часов, при условии, что вы хотя бы имеете некоторые навыки работы с электрическими компонентами.

Проводка

Пожалуй, это самый сложный этап работы, поскольку он подразумевает:

  • либо поиск уже имеющегося технологического отверстия в переборке между салоном и двигателем;
  • либо штучное его создание с помощью дрели.

На второй вариант большинство автовладельцев не согласится, поэтому придется использовать уже имеющиеся отверстия в переборке.(см. также статью Установка противотуманных фар на Гранту: технические сложности и пути решения)

Инструкция по прокладке жгута проводов будет выглядеть следующим образом:

  1. Открываем капот и откручиваем бачок омывателя;
  2. Отодвигаем его в сторону и фиксируем в таком положении;
На фото указаны точки крепления бачка омывателя

На фото указаны точки крепления бачка омывателя

  1. Из салона в районе педали сцепления под ковриком находим жгут проводов от панели приборов;
  2. Снимаем резиновую заглушку, через которую он проходит;
  3. Вставляем в нее проводку от устанавливаемых ПТФ;
  4. Проталкиваем их через отверстие в подкапотное пространство;
  5. Находим их в моторном отсеке (под демонтированным бачком);
  6. Протягиваем по левой стороне, закрепляя пластиковыми хомутами, к переднему бамперу.
Визуальная схема прокладки проводов. Цифрами обозначены контакты реле, к которому необходимо подключить разъемы

Визуальная схема прокладки проводов. Цифрами обозначены контакты реле, к которому необходимо подключить разъемы

Монтаж фар

Данная процедура достаточно проста, если речь идет об установке фирменных противотуманок.(см. также статью Где разместить противотуманные фары на газель бизнес)

Для этого достаточно произвести следующие действия:

  • Извлечь из переднего бампера пластиковые заглушки под ПТФ;
  • Вставить в бампер левую или правую противотуманку;
  • Придерживая ее одной рукой, изнутри бампера вкрутить 3 самореза;
  • Зафиксировать крепление с помощью крестообразной отвертки;
  • Повторить те же действия в отношении второй фары.

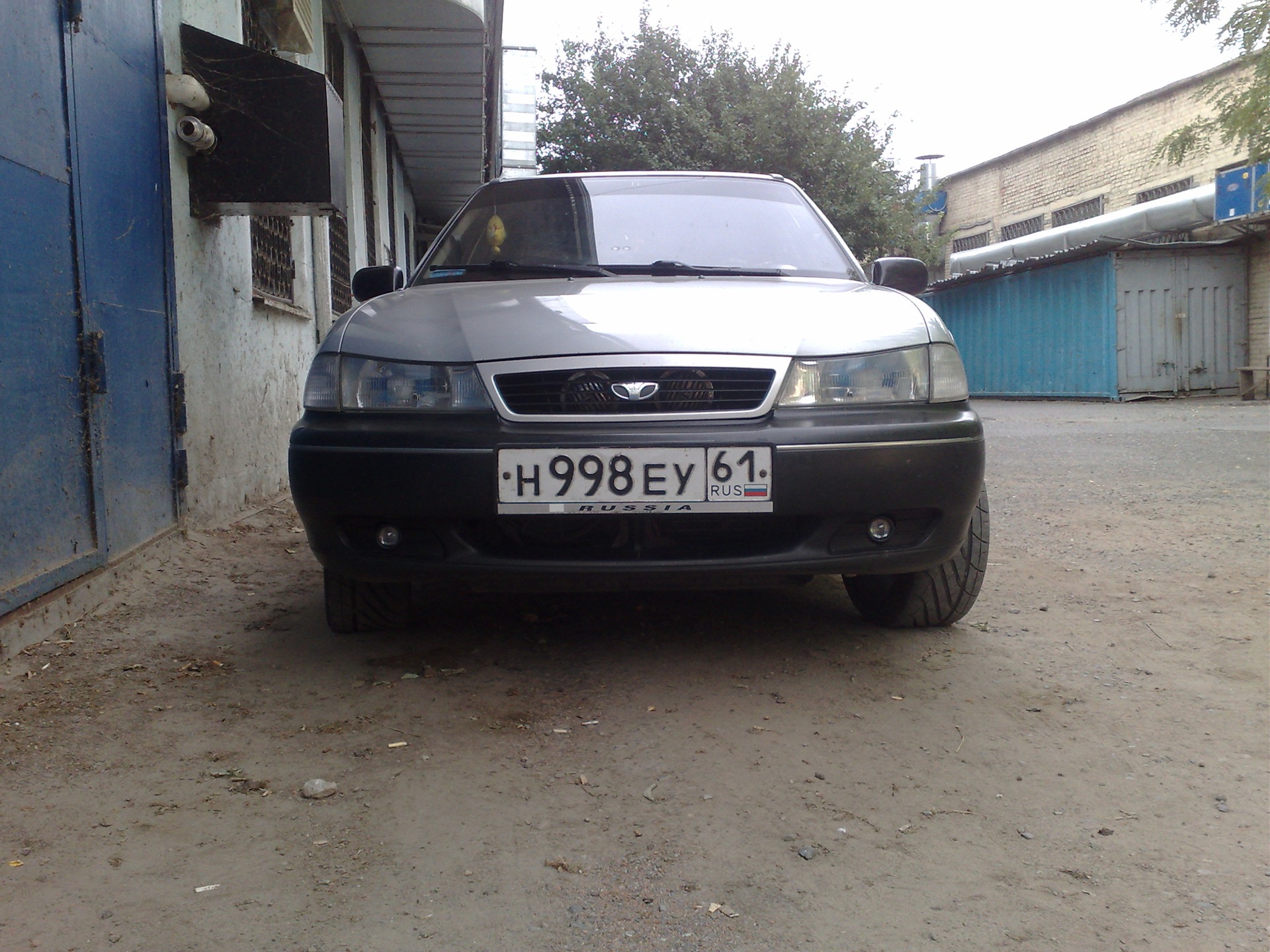

Вот так выглядит своими руками установленная ПТФ

Вот так выглядит своими руками установленная ПТФ

Совет: нелишним будет изготовление наклеек на фары – это убережет их от мелких камней, летящих из-под колес автомобилей.

Теперь необходимо подключить к фарам разъемы проводов.

Эту операцию можно осуществить:

  • через идущую в комплекте колодку, в которой фиксируются оконечники проводов;
  • через универсальный переходник.
На фото – универсальный переходник для цоколя Н3 и штатных колодок ДЭУ

На фото – универсальный переходник для цоколя Н3 и штатных колодок ДЭУ

Органы управления

Работа противотуманок активируется с помощью кнопки включения.

А поскольку фары — достаточно мощные потребители тока, то работа всей схемы построена на реле:

  1. нажатие на кнопку активирует первичную обмотку реле;
  2. магнитное поле замыкает второй контур контактов;
  3. ток подается на лампы накаливания ПТФ от аккумулятора или генератора;
  4. повторное нажатие на кнопку разрывает подачу тока на обмотку и контакты размыкаются.

Обратите внимание!
Благодаря реле контакты кнопки не подгорают, поскольку работают отдельно от самих ПТФ.
И при этом, цена решения достаточно мала.

Принцип работы реле противотуманных фар

Принцип работы реле противотуманных фар

Для безопасности и защиты компоненты управления ПТФ (реле и кнопка) устанавливаются в салоне автомобиля:

  1. реле включения под панелью приборов;
  2. кнопка управления – на панели приборов.

Берем вторые концы проводки, которую мы протянули в салон и подсоединяем к ней реле. На фотографии внизу видно, что удобнее всего проводить эту операцию через штатное место воздуховода в передней панели.

Порядок подключения:

  • красный провод подключаем к выводу «30»;
  • синий — к выводу «86»;
  • провод с предохранителя – на вывод «87».
Процесс подключения реле и кнопки управления в салоне автомобиля

Процесс подключения реле и кнопки управления в салоне автомобиля

Остается только установить кнопку на место и спрятать под торпедой жгут проводов. Все, работы по установке ПТФ закончены.

В заключение

Надеемся, что достаточно подробно осветили процесс монтажа противотуманок на автомобиль ДЭУ Нексия. (см. также статью Противотуманные фары на Калину: что нужно знать автовладельцу) А видео в этой статье позволит прояснить некоторые моменты работы по их установке.
